ФОНАРИК СВЕТОДИОДНЫЙ АККУМУЛЯТОРНЫЙ
При создании светодиодных фонарей часто используют различные специализированные микросхемы преобразователи, но достать их бывает очень нелегко. Да и не нужно - так как для начинающих собрать такую схему не по силам. А вот в данной конструкции светодиодного фонарика используются всего 5 деталей и один пальчиковый аккумулятор типа АА - на 1,3В.

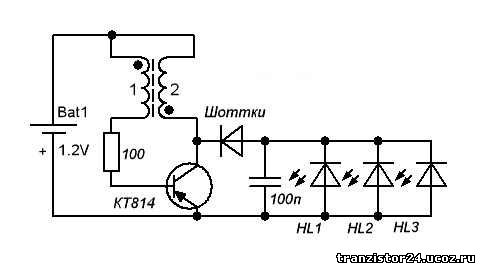

Принципиальная схема светодиодного фонарика приведена на рисунке ниже.
Самая ответственная часть фонарика - трансформатор преобразователя, намотан на ферритовом кольце К10х7х2. Намотка в два провода проводом ПЭВ-0,3. Начало обмоток на схеме обозначено точкой. Количество витков каждой обмотки по 25.
Выпрямительный диод желательно с малым падением напряжения, типа Шоттки. Можно его заменить на высокочастотный диод с допустимым током не менее 0,1А. Транзистор заменим на любой аналогичный или на n-p-n КТ815, КТ817, изменив полярность аккумулятора и диодов.

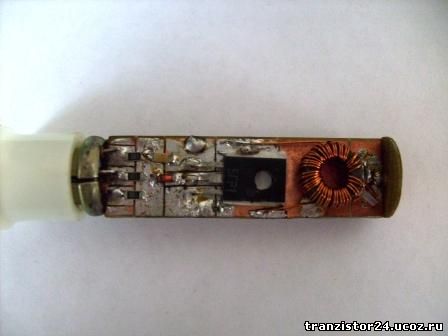

Отражатель, корпус со стеклом и светодиодами от китайского фонарика. Настройка работы преобразователя сводится к подбору резистора по току потребления от батареи около 0,1А. Напряжение на светодиодах будет 3,2В. Если преобразователь не запустился с первого включения - нужно поменять концы обмоток трансформатора. Для выравнивания яркости свечения, последовательно с каждым светодиодом включено сопротивление по 10 ом. На свеже заряженном аккумуляторе 2000мА/Ч - светодиодный фонарик горит около 16 часов. Ток потребления до 80 мА.
Можно в качестве транзистора использовать и распространённый КТ315, но в этом случае максимум подключается один светодиод. Ведь допустимый ток коллектора КТ315 всего 0,05А.
При подключении от блока питания, генератор может не запускаться. Подключив к батарейке - заводится без проблем.
Категория: на светодиодах | Добавил: superradist (17.04.2011)
Просмотров: 9419 | Комментарии: 4 | Рейтинг: 0.0/0
Всего комментариев: 4
1
я брал феррит из сгоревшей неонки,наматывал виток к витку 0.3мм проволокой как надо,транзистор кт315 ниче не получилось только мигает при разьеденеии от – батарейки.кто делал на ферритах из сгоревших энергосберегающих ламп и все работало ,пожалуйста подскажите как че и какой проволокой мотать и какой транзистор ставить.заранее все всем отозвавшимся большое спасибо

2
написано же провод пэв0.3. а транзистор надо не кт315 а кт815

3
А от велогенератора будет работать?

4
велогенератор дает 6в.здесь нужно 1.5в
