индикатор на KA2281 на 20 светодиодах
Обычная схема подключения светодиодного индикатора на KA2281 - это два канала по 5 светодиодов. В даташите есть схема подключения моно варианта, то есть, один канал и десять светодиодов.

Но она нерабочая. Авторы забыли добавить резистор между выводами 2 и 15 на 56кОм.



В нашей схеме используется 20 светодиодов, по два светодиода на канал.Светодиоды подключаем через резисторы 560 Ом.




Соотношение входного напряжения:



Светодиод12345678910
Напряжение, мВ3562111157222313417589741833
dB-21-16.5-11.5-8.5-5.5-2.50+3+5+7

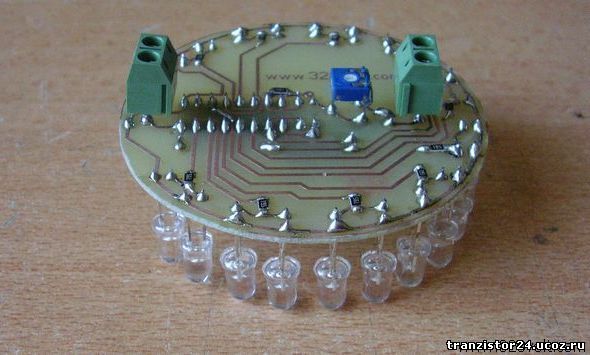

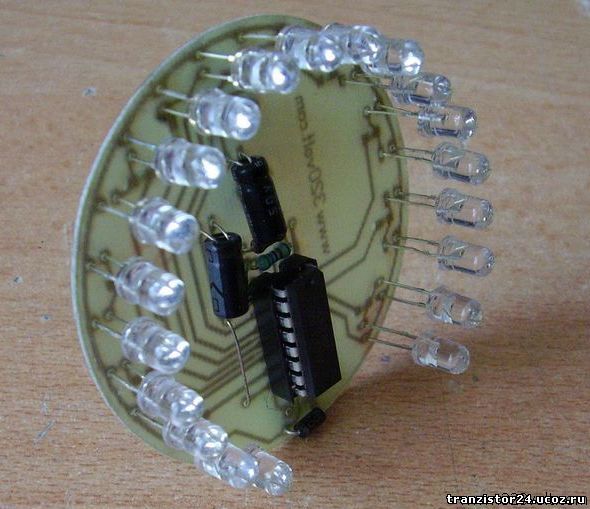

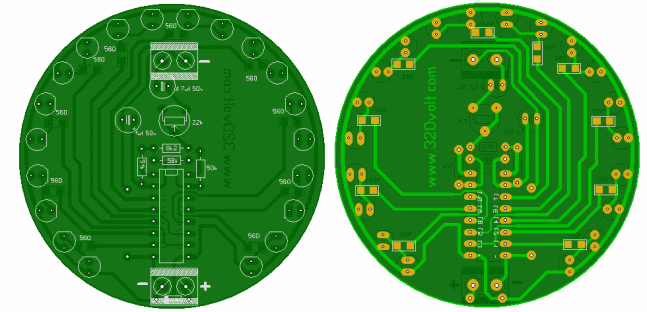

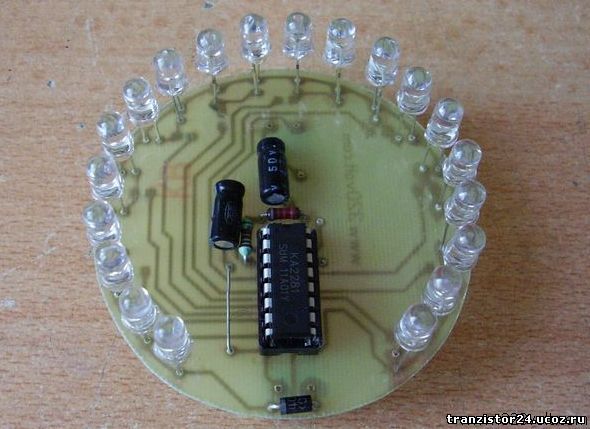

Светодиоды распаиваются на плате по кругу. Ниже фото печатной платы и видео работы индикатора.





печатная плата http://tranzistor24.ucoz.ru/load/pechatnaja_plata_dlja_indikator_na_ka2281_na_20_svetodiodakh/1-1-0-93

по материалам сайта http://radio-hobby.org/modules/news/article.php?storyid=1090
Категория: на светодиодах | Добавил: superradist (29.08.2011)
Просмотров: 5703 | Рейтинг: 0.0/0
