Простой регулируемый блок питания

Переменное напряжение с трансформатора подается на разъем X1, затем оно выпрямляется диодным мостом B1 и сглаживается фильтрующим конденсатором С2. напряжение стабилизируется параметрическим стабилизатором, образованным резистором R1 и  стабилитроном D1. Регулировку выходного напряжения осуществляют переменным резистором R4 с движка которого стабилизированное напряжение поступает на составной транзистор Q1Q2. Конденсатор C1 необходим для сглаживания пульсаций напряжения, которые остаются после выпрямителя.

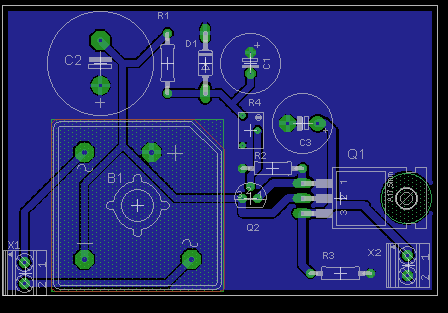

Устройство собрано на печатной плате из одностороннего стеклотекстолита, вид печатной платы:



файлыhttp://tranzistor24.ucoz.ru/isto4niki/reg/REG_BP.rar


по материалам сайта http://radiofriking.ru/pitzu/7-regbp.html
