Охлаждение маленького аквариума.
ДЛЯ ПОДДЕРЖАНИЯ ОПРЕДЕЛЕННОЙ температуры аквариума путем охладения воздушными массами предназначено это устройство(см.схему).



если коротко,то это практически электронное термореле,рассмотрим его работу более подробно.

Датчик представляет собой терморезистор, который уменьшает свое сопротивление при нагревании. Терморезистор включен в цепь делителя напряжения. В этой же цепи находится и переменный резистор R2, с помощью которого устанавливается температура срабатывания терморегулятора. Напряжение с делителя поступает на элемент «2И-НЕ», включенный в режиме инвертора, а затем – на базу транзистора, который служит «разрядником» для конденсатора С1. Конденсатор подключен к одному из входов (S) RS-триггера, собранного на 2-х элементах, и на вход еще одного элемента «2И-НЕ». Напряжение с делителя, но заведомо чуть меньшего значения, поступает на другой вход элемента «2И-НЕ». Этот элемент управляет другим входом (R) RS-триггера.

Что будет происходить, если температура понижается. При высокой температуре сопротивление терморезистора маленькое, и на делителе присутствует напряжение, которое логические схемы воспринимают как «Ноль» («0»). При этом транзистор открыт, конденсатор С1 разряжен, на входе S триггера логический «0». А на выходе триггера - логическая «1», транзистор VT2 открыт, реле во включенном состоянии. (Надо сказать, что данная реализация реле предназначена для охлаждения объекта. Т.е. при высокой температуре оно включает вентилятор - охладитель).

По мере снижения температуры сопротивление терморезистора растет и напряжение на делителе повышается. В какой то момент транзистор VT1 закрывается и конденсатор С1 начинает заряжаться через R5. И наконец достигает уровня логической «1». Она же поступает на один из входов элемента D4. На другой вход этого элемента приходит напряжение «1» с делителя (причем еще раньше) . И когда на обоих входах будут «1», на выходе элемента появится «0» и переключит триггер в противоположное состояние. В данном случае - выключит реле. Охладитель (вентилятор) перестанет работать.

Теперь представим, что температура снова начала расти. На делителе «0» в первую очередь появится на одном из входов D4, который и «снимет» «0» на входе триггера, установив там «1». Потом по мере роста температуры «0» появится и на инверторе. Проинветрировавшись в «1» он откроет транзистор, С1 разрядится и установит «0» на входе триггера, который и включит вентилятор.

Автогенерация устраняется блоком VT1, С1, R5, которые устанавливаю врем я задержки выключения (время зарядки конденсатора С1). Это время может быть от нескольких секунд, до нескольких минут. (При указанных номиналах - ок. 1 минуты.) . Этот же узел устраняет и дребезг термодатчика. Достаточно небольшого (самого первого в череде «дребезга») импульса, что бы транзистор открылся и конденсатор мгновенно разрядился. После этого дребезг игнорируется. Тоже происходит и при закрытии транзистора. Конденсатор начнет заряжаться только после того, как пройдет самый последний импульс дребезга. Введение в схему триггера обеспечивает абсолютную четкость срабатывания реле. Триггер, как известно, может находиться только в двух положениях.

если монтаж произведен правильно то схема начинает работать сразу,вентилятор для охлаждения закрепляем в верхней крышке аквариума.

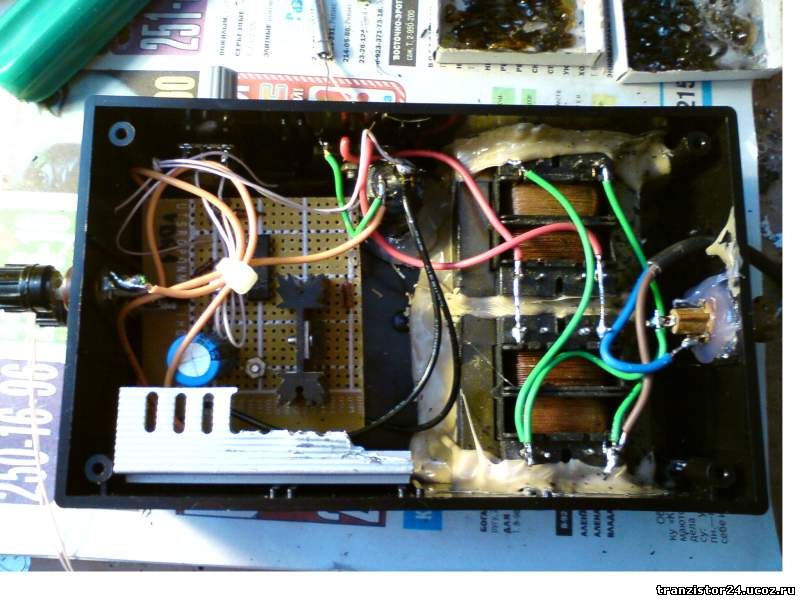

внешний вид полученной конструкции приведен ниже

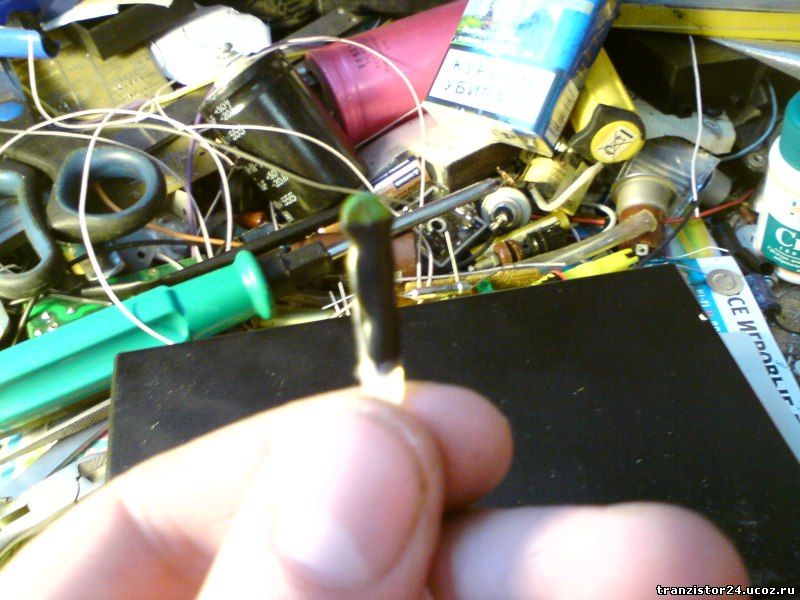

внешний вид датчика температуры
