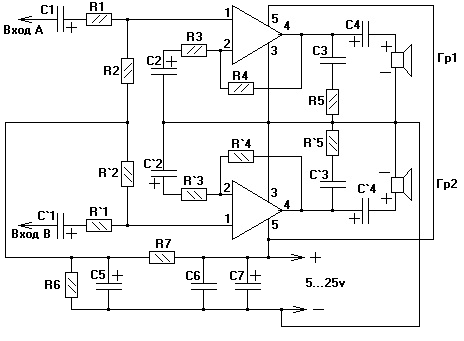

усилитель на tda2030a
тереофонический усилитель мощности звуковой частоты. Предназначен для применения в различных аудиоустройствах. Микросхемы усилителя должны быть установлены на теплоотводе

ехнические характеристики:
Диапазон частот 20Гц - 20КГц.
Выходная мощность 2x15 Вт
Коэффициент нелинейных искажений 0,03%
Пиковое значение выходного тока 3,3А
Ток потребления в режиме покоя 150мА
Входное сопротивление 30 Ком
Rнагр. 4 Ом (номинальное)
Напряжение питания
6-16 В.
(типовое 14,4В)


С1 С'1-10МКф x 16v
C2 C'2-10МКф x 16v
C3 C'3-0.1-0.2МКф
C4 C'4- 1000МКф х 25v
C5-10МКф х 16v
C6-0.1-0.2МКф
C7-470МКф х 16v
2 микросхемы-TDA2030(К174УН19)

печатная плата http://tranzistor24.ucoz.ru/load/pechatnaja_plata_dlja_usilitelja_na_tda2030a/1-1-0-92
R1 R'1-2к
R2 R'2-22к
R3 R'3-2к
R4 R'4-22к
R5 R'5-1-13ом
R6-22к
R7-22к

оригинал статьи по ссылке http://radio-hobby.org/modules/news/article.php?storyid=731

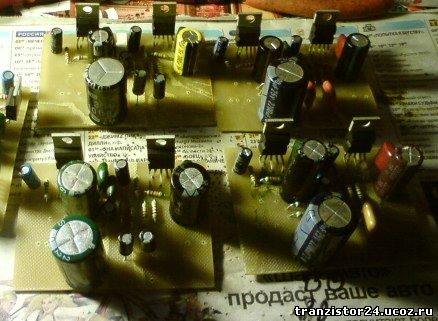

печатка была немного доработана.увеличено место для земли.и добавлено место для еще двух фильтрующих конденсаторов.

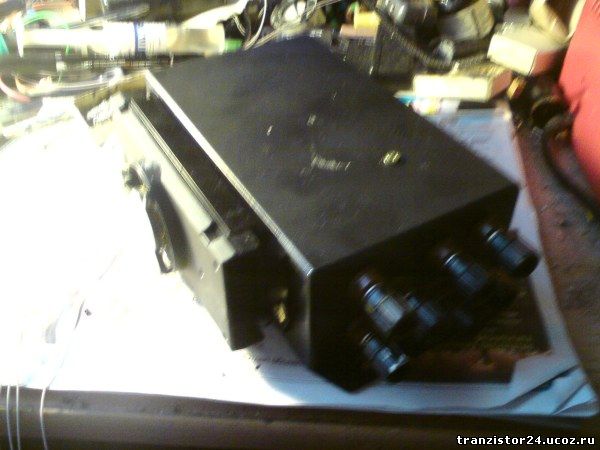

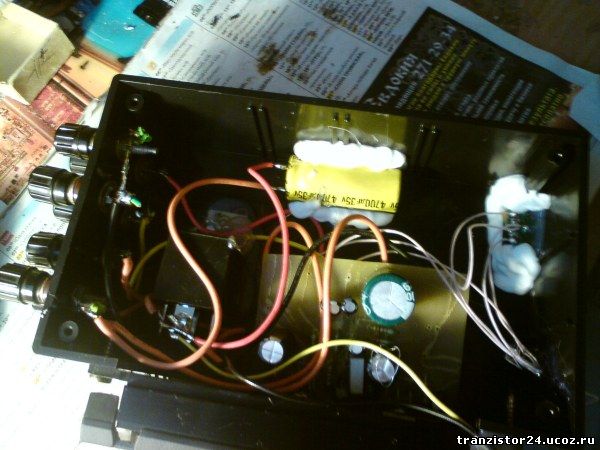

на основе платы с небольшой доработкой был собран усилитель для мотоцикла.ниже фото
