Расширение стереобазы на К157УД2
Для стереосистем с близко расположенными динамиками существует проблема узкого поля воспроизведения стереосигнала. Чтобы улучшить стереоэффект и придать звуковой картине пространственное звучание был создан этот радиоконструктор. Подключите расширитель стереосигнала к вашему приемнику, магнитофону или магнитоле  и их звучание заметно улучшиться. Все радиоэлементы располагаются на печатной плате входящей в состав комплекта, согласно принципиальной     схеме и схеме монтажа. Радиоэлементы на схеме монтажа показаны со стороны расположения деталей.

Основные технические характеристики

Напряжение двухнолярного питания, В

Диапазон расширяемых частот , Гц

Размер платы, мм

+15в

30…4000

32х30




R1, R2 – 68 к /0,125W

R3, R4 – 130к /0,125W

R5…R7 – 47к  /0,125W

С1, С6, С7 – 0,1мкф /кд1(104)

С2, С3 – 820…1000пкф /кд1(821..102)

С4, С5 – 24…27пкф /кд1


Во избежание выхода из строя радиодеталей и отслоения печатных проводников, длительность пайки не должна превышать 2-3 секунд.

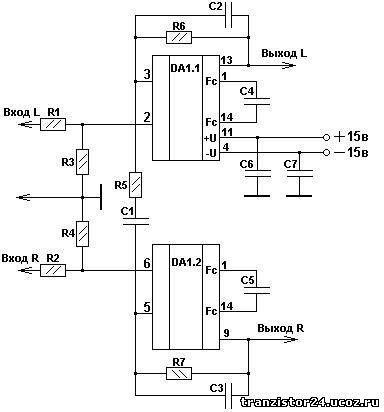

Эффект расширения стереофонической базы достигается за счет перекрестного сложения отфильтрованных левого и правого каналов. Частота среза фильтров левого и правого каналов равна 4 кГц, определяется соотношением 1/(2πR6C2)=1/(2πR7C3). Таким образом ослабляется сигнал середины, подчеркивающий эффект монозвучания.

Для лучшей работы устройства и необходимо подобрать парные радиоэлементы R1=R2; R3=R4; R6=R7; C2=C3  с точностью 3…5%.

Установите перемычку между площадками 7 и 9. К площадкам обозначенным «+» и «-» присоединяется питание +15в и –15в соответственно. К площадке 6 припаивается «земля». Цепочка  R5C1 припаивается на плату к площадкам 10 и 11 последовательно как показано на рис. 1. Вход левого канала присоединяется к площадкам 1(общий) и 2, вход правого канала к площадкам 3(общий) и 4. Выход левого канала припаивается к площадке 5, а правого к площадке 8.

по материалам http://sxema.ucoz.ua/load/skhemy/audio_i_zvuk/rasshirenie_stereobazy_na_k157ud2/52-1-0-600
