Усилитель мощностью 100 ватт на TDA7294
TDA7294 – микросхема усилителя низкой частоты производства французской фирмы THOMSON. Эта микросхема построена на полевых транзисторах, что обеспечивает высокое качество звучания, а минимум навесных элементов гарантирует хорошую повторяемость устройства. Правильно собранный усилитель из исправных деталей начинает работать сразу и в наладке не нуждается. Внешний вид микросхемы показан на первом рисунке.

Для сборки усилителя понадобятся следующие детали:


1. Микросхема TDA7294 (или TDA7293)
2. Резисторы мощностью 0.25 вата
R1 – 680 Om
R2, R3, R4 – 22 kOm
R5 – 10 kOm
R6 – 47 kOm
R7 – 15 kOm
3. Конденсатор плёночный, полипропиленовый:
C1 – 0.74 mkF
4. Конденсаторы электролитические:
C2, C3, C4 – 22 mkF 50 volt
C5 – 47 mkF 50 volt
5. Резистор переменный сдвоенный - 50 kOm

Для стерео усилителя понадобится двойной комплект деталей, за исключением переменного резистора.

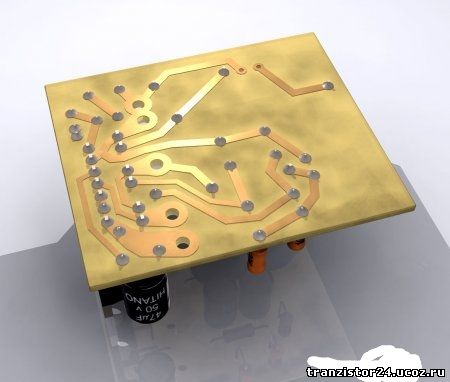

Монтаж выполнен на печатной плате из одностороннего фольгированного стеклотекстолита. Её чертёж представлен на втором рисунке. Так же добавлен архив с платой в формате .cdr в масштабе один к одному.

На плату устанавливается микросхема, у которой удалены не использующиеся выводы: 5, 11 и 12. Производите монтаж проводом с сечением не менее 0.74 мм2. Саму микросхему необходимо установить на радиатор площадью не менее 600 см2. Радиатор не должен касаться корпуса усилителя так, как на нём будет отрицательное напряжение питания. Сам же корпус необходимо соединить с общим проводом.

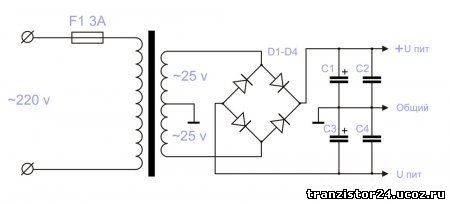

Теперь несколько слов о блоке питания.


Блок питания представляет собой понижающий трансформатор с двумя обмотками напряжением 25 вольт и силой тока 5 ампер. Диоды в выпрямителе лучше поставить сверхбыстрые, но в принципе подойдут и обычные. Желательно параллельно каждому диоду припаять конденсатор ёмкостью 0.01 mkF. Конденсаторы фильтра C1 и C3 имеют ёмкость 22.000 mkF на напряжение 50 вольт, конденсаторы C2 и C4 имеют ёмкость 0.1 mkF. Блоку питания уделите особое внимание, напряжение на обмотках должно быть одинаковым и конденсаторы фильтра тоже. Нельзя допускать перекоса напряжения. При подаче питания на усилитель, оно должно подаваться одновременно. В противном случае микросхема взорвётся, что очень впечатляет!
Напряжение питания в 35 вольт должно быть только при нагузке 8 Ом, если у вас нагрузка 4 Ома, то напряжение питания надо уменьшить до 27 вольт. В этом случае напряжение на вторичных обмотках трансформатора должно быть 20 вольт.












печатная плата http://tranzistor24.ucoz.ru/usiliteli/ic/7294/tda7293-7294.zip
по материалам сайта http://bezkz.su/publ/shemy/audio/700119-usilitel-moschnostyu-100-vatt-na-tda7294.html
