Ламповый усилитель для компьютера

В данной статье представлена простая схема лампового усилителя, который очень хорошо подходит для начинающих "ламповиков", еще не умудренных большим опытом в конструировании ламповых усилителей.

Усилитель собран на очень растростаненной элементной базе, все детали для его сборки можно найти в ламповых телевизорах и/или радиолах.


Рис. 1

Схема усилителя приведена на рис.1. Она состоит из 2 частей:  собственно самого усилителя и блока питания для него.

Усилитель однотактный, двухкаскадный, собранный на лампах 6П14П и 6Ж1П. Собственно схема не новая, но вместе с тем очень простая, удобная, и надежная.

Выходной трансформатор - ТВЗ-1-9, его желательно перемотать по технологии, приведенной в статье "Улучшение параметров трансформатора ТВЗ-1-9". В блоке питания используется сетевой трансформатор от радиолы "Рекорд-234", так же можно использовать любой другой трансформатор с выходными обмотками на 220 и 6,3 В. Дроссели - любые подходящие с индуктивностью более 5 Гн, так же можно использовать высоковольтную обмотку трансформаторов ТВК110Л2, ТВК11ЛМ, ТВ-ЗШ (так же от ламповых телевизоров) и др.

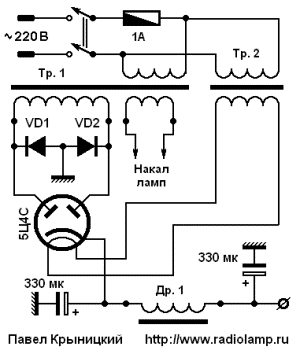

Выпрямитель можно использовать как полностью полупроводниковый, так и комбинированный лампово-полупроводниковый (более подробно рассказывается в статье "Комбинированный выпрямитель". Но при использовании комбинированного выпрямителя необходима дополнительная накальная обмотка для кенотрона. Так как домотать дополнительную обмотку на сетевой трансформатор не всегда возможно, рекомендуется использовать дополнительный накальный трансформатор. В качестве которого хорошо подойдет трансформатор ТВ-ЗШ  Полупроводниковые диоды VD1 и VD2 - типа КЦ205А или любые другие с обратным током не менее 300В. Схема такого варианта выпрямителя приведена на рис.2.

Рис. 2

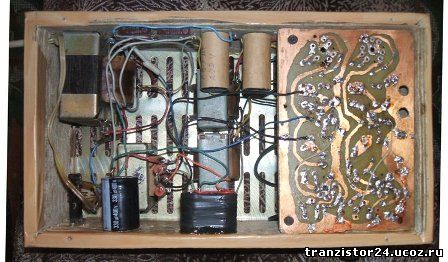

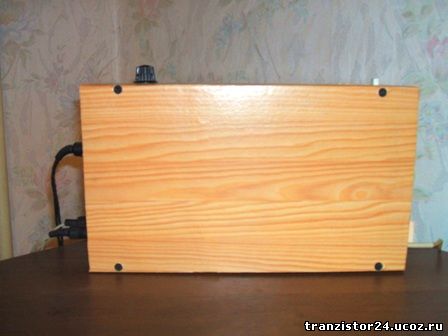

Внешний вид готового усилителя приведен на рис.3, а внутренняя конструкция усилителя приведена на рис.4. Как видно из рисунка, монтаж усилителя печатный. Но топологию печатных плат приводить не буду, так как габариты деталей могут быть совершенно разными.

P.S.

Данный усилитель уже более полугода работает у меня на компьютере. За это время он показал себя только с положительной стороны.

по материалам сайта http://www.radiolamp.ru
