Ламповый усилитель "ЭПИФИТ" своими руками

Целью данного проекта было собрать несложный ламповый усилитель своими руками. Основные трудности, с которыми приходиться столкнуться радиолюбителям, решившимся собрать ламповый усилитель – это изготовление трансформаторов и корпуса. Преодолеть их удалось использованием унифицированных трансформаторов ТАН и готовых корпусов фирмы Gainta. И хотя данный усилитель нельзя отнести к категории hi-end, он будет интересен для радиолюбителей, решившихся приобщиться к ламповому звуку. Корпус


Корпус является важнейшей частью лампового усилителя, поскольку он выступает в роли шасси, на котором крепяться трансформаторы, лампы, конденсаторы, разъемы. Сделать своими руками красивый корпус является достаточно сложной задачей, по этому выбор пал на использование универсальных корпусов. Так основой для шасси и кожухов трансформаторов послужили корпуса из алюминиевого сплава тайваньской фирмы Gainta. Достоинством этих корпусов является хорошее теплораспределение, легкость обработки, благородный внешний вид.
Конструктивно усилитель выполнен в виде 2-х моноблоков с открытым дизайном. Для шасси были выбраны корпуса B019BK размерами 275х175х65, на которых крепятся выходные и силовые трансформаторы, ламповые панельки, разъемы. А в качестве кожухов для трансформаторов использованы верхние части от корпусов B039BK размерами 171х121х106. Открытое оформление в сочетании с алюминиевым корпусом обеспечивают хорошее отведение тепла от ламп, которые в процессе работы значительно нагреваются
Рис.1. Корпуса B019BK и B039BK - основа шасси лампового усилителя
Трансформаторы


Основным элементом лампового усилителя является выходной трансформатор. Поскольку сложность изготовления трансформаторов является препятствием не только для новичков, но и для многих опытных радиолюбителей, то выбор был сделан в пользу использования готовых трансформаторов. Но специально расчитанные и намотанные выходные трансформаторы как правило очень дороги. Интересное альтернативное решение было предложено С.Комаровым в цикле статей журнала «Радио» - это использовать унифицированные трансформаторы ТАН в качестве выходных. Основное преимущество такого варианта - цена, которая на порядок ниже звуковых выходных трансформаторов. Это и послужило основным фактором в пользу использования трансформаторов ТАН.
Для данного усилителя были выбраны, доступные на тот момент, трансформаторы ТАН3-127/220-50. Вместо данных трансформаторов вполне можно использовать ТАН13-ТАН15, ТАН27-ТАН29. Для использования трансформаторов ТАН в качестве выходных необходимо учесть, что сетевая обмотка трансформатора должна была раздельной, с отводом на 127 вольт (трансформатор маркируется как 127/220).
В качестве силовых трансформаторов так же использованы ТАН3. Путем последовательного соединения вторичных обмоток на выходе трансформатора получаем необходимое напряжение

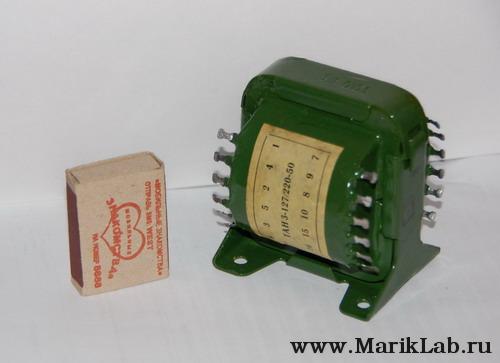

Рис.2. Трансформатор ТАН3-127/220-50
Схема усилителя


Усилитель построен по классической схеме, состоящей из двух каскадов: фазоинвертора на лампе V1 и двухтактного выходного каскада на пентодах 6П6С (включенных триодами) V2 и V3. Фазоинвертор построен по схеме балансного каскада, отличающегося высоким коэффициентом усиления и симметричностью разделения сигнала.
Рис.3. Cхема лампового усилителя "Эпифит" на лампах 6П6С и 6Н9С

Рис.4. Схема лампового усилителя "Эпифит" на лампах 6П6С и 6Н8С
Блок питания


Блок питания усилителя собран по классической трансформаторной схеме с мостовым выпрямителем и LC-фильтром. В качестве силового трансформатора использован ТАН3, все вторичные обмотки которого (кроме накальных) соединены последовательно для получения анодного напряжения в 300 вольт. Для увеличения нагрузочной способности накальные обмотки соединены параллельно. Для уменьшения уровня фона создана искусственная средняя точка из резисторов R15 и R16. В LC-фильтре применены унифицированные дроссели Д21Н индуктивностью в 2,5 Гн и рассчитанные на ток 0,14 А. Обмотки дросселя включены последовательно.
Большая часть деталей (обведена пунктирной линией) блока питания собраны на печатной плате, которая вставляется в пазы, предусмотренные в шасси. Фото собранной платы блока питания представлено ниже

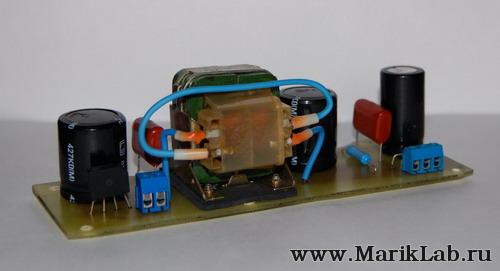

Рис.5. Собранная плата блока питания усилителя
Сборка усилителя


Сборка усилителя начинается с подготовки шасси. Для этого размечаем и сверлим отверстия под ламповые панельки, крепления трансформаторов и их кожух. Также делаем дополнительные отверстия для прокладки проводов от трансформаторов внутрь шасси. Отверстия под панельки сверлим перьевым сверлом на 25, и полукруглым напильником доводим диаметр отверстий до 26 мм. Материал легко обрабатывается. Если есть возможность, то можно применить конусное или ступенчатое сверло. Отверстия под крепление панелек раззенковываем для винтов с потайной головкой.
Рис.6. Шасси усилителя - вид сверху

С торца шасси сверлим отверстия для установки входных и выходных разъемов, предохранителя, сетевых разъемов и тумблера питания
Рис.7. Шасси усилителя - вид с торца

После того, как в шасси сделаны все необходимые отверстия приступаем к установке входных, выходных и сетевых разъемов, держателя предохранителя, тумблера питания, ламповых панелек
Рис.8. Установка разъемов, держателя предохранителя, тумблера и ламповых панелек

Переходим к крышке шасси. По углам крышки сверлим отверстия диаметром 4 мм под установку ножек
Рис.9. Подготовка нижней крышки к установке приборных ножек.

Винтами М4 прикручиваем приборные ножки. Для предотвращения самоотвинчивания под гайку лучше положить шайбы гровер
Рис.10. Установка приборных ножек

Трансформаторы для виброразвязки устанавливаем через силиконовые сантехнические прокладки

Рис.11. Виброразвязывающие прокладки

Винтами М4 прикручиваем трансформаторы
по материалам с сайта http://www.mariklab.ru/epiphyte.html
